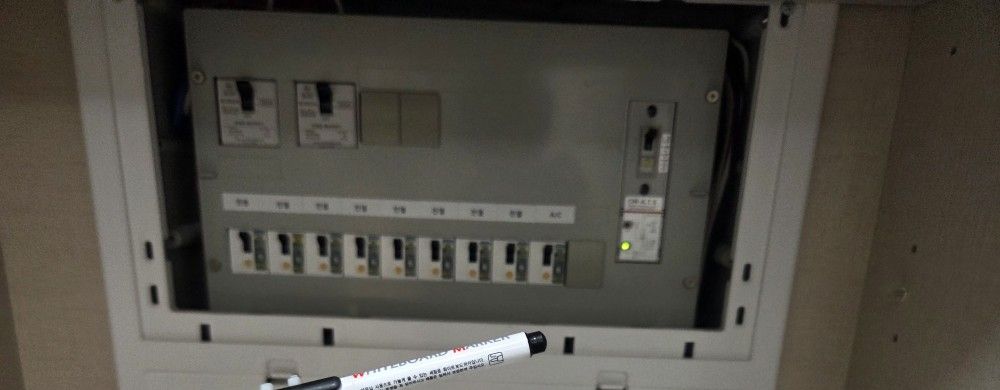

"분전반 안에 ATS라고 적힌 차단기를 바꿔야 한다는데, 그게 뭔가요?" 하남 미사강변도시 아파트 세대에서 분전반 ATS 차단기 교체 요청이 들어왔어요.
먼저 답부터 드리면, ATS 차단기는 평소 전원과 비상 전원을 자동으로 바꿔 주는 장치이고, 바꾸기 전에 누전 점검부터 해야 같은 고장이 되풀이되지 않습니다. 이번에도 회로를 잰 뒤 같은 15A 규격으로 교체했어요.
이번 작업 한눈에
- 작업 시기: 2026년 10월
- 지역: 하남 미사강변도시 아파트 세대
- 접수 내용: 분전반 ATS 차단기 교체
- 확인한 것: 절연저항계로 누전 점검, 분전반 안 결선 상태
- 조치: 기존 ATS 차단기를 같은 규격(15A) 제품으로 교체, 분전반 커버 다시 설치
- 결과: 교체 후 분전반 전원 정상 확인
ATS 차단기는 어떤 역할을 하나요?
ATS 차단기는 평소 전원과 비상 전원을 자동으로 바꿔 주는 작은 차단기예요. 아파트 세대 분전반에는 정전이 나도 살아 있어야 하는 회로를 위해 이런 장치가 들어가기도 합니다.
겉은 일반 차단기처럼 보여도 앞면에 표시등과 전환 표시가 있어요. 이번 현장 제품도 앞면에 초록·빨강 표시등과 차단기 손잡이가 함께 붙어 있었습니다. 이 장치가 고장 나면 연결된 회로만 전기가 안 오거나 엉뚱하게 차단돼요.
교체 전에 왜 누전 점검부터 하나요?

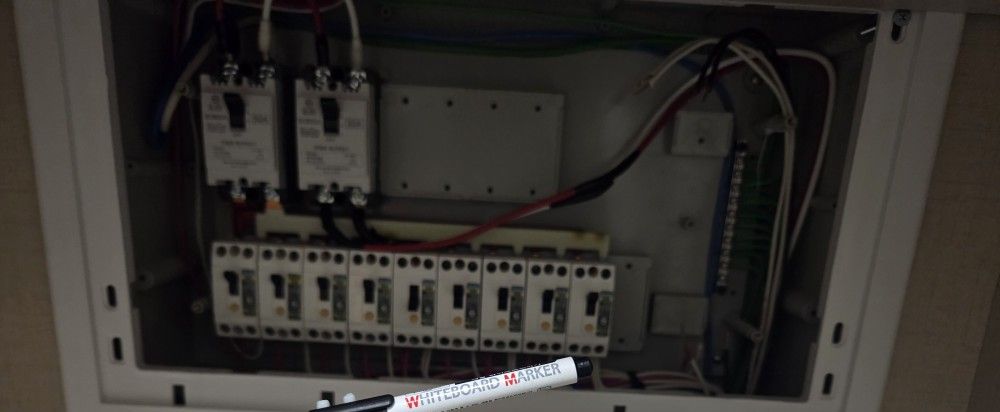

차단기만 새것으로 바꾸고 끝내면, 원인이 배선 쪽에 있을 때 같은 문제가 다시 생깁니다. 그래서 저희는 분전반을 열고 절연저항계로 회로를 한 번 재고 시작해요.

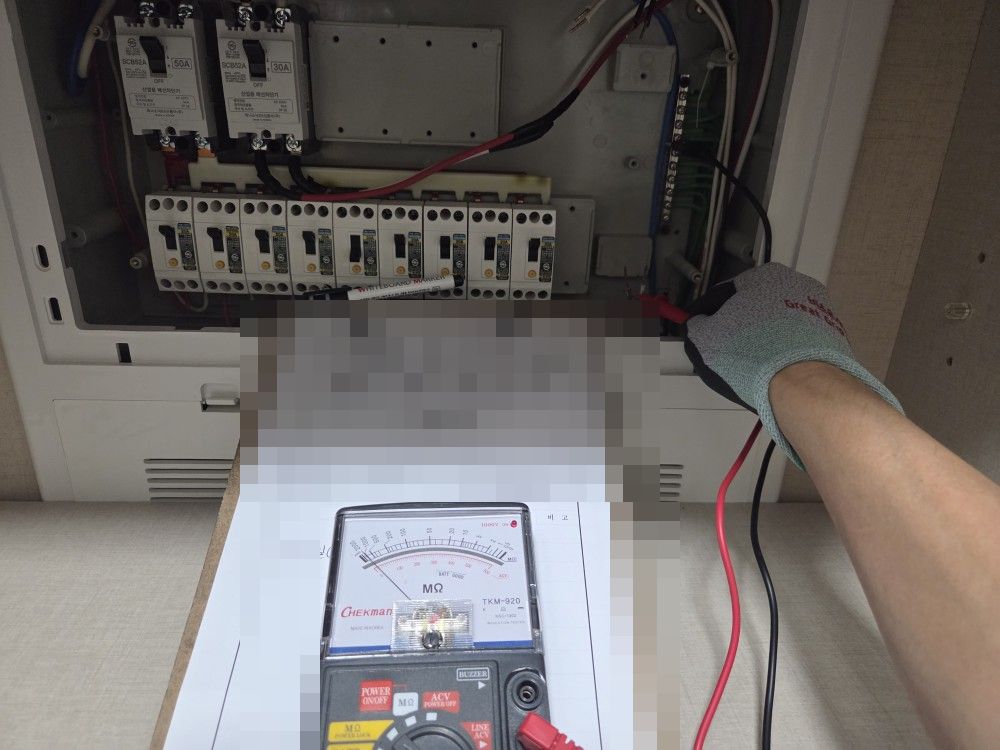

절연저항계(전선 피복이 전기를 얼마나 잘 막는지 재는 측정기)로 회로를 재면, 차단기 문제인지 배선 문제인지 숫자로 나뉘거든요. 제가 보기엔 숫자 없이 차단기만 바꾸는 건 반쪽짜리 수리입니다.
이번 현장도 분전반 회로를 측정해 배선 쪽 이상 여부를 확인한 다음 차단기 교체를 진행했어요.
교체는 어떻게 진행했나요?

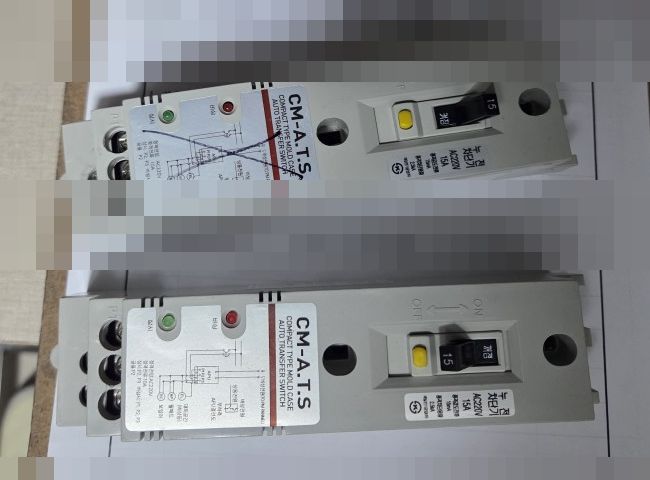

전원을 내린 상태에서 기존 ATS 차단기를 떼어 내고, 같은 규격의 새 ATS 차단기로 바꿨어요. 떼어 낸 것과 새 제품을 나란히 놓고 정격(15A)과 단자 위치가 맞는지 먼저 확인했습니다.
같은 규격으로 바꾸는 데는 이유가 있어요. 정격이 다르면 차단기가 회로를 제대로 지켜 주지 못하거나, 분전반 자리에 맞지 않아 결선이 무리하게 됩니다.
결선을 다시 단단히 하고, 분전반 커버는 기존 것을 다시 달았어요. 분전반 안은 좁아서 전선끼리 눌리기 쉽습니다. 커버를 닫기 전에 전선이 모서리에 끼지 않는지도 한 번 더 봤어요.
교체 후에는 무엇을 확인하나요?

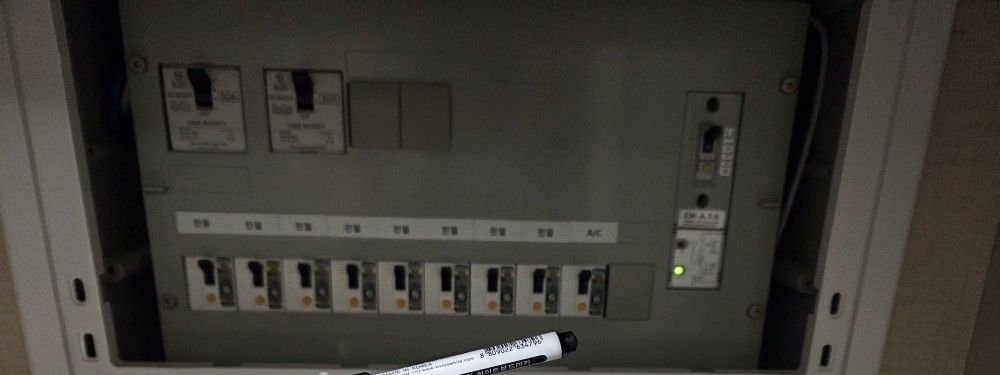

전원을 올리고 분전반 표시등과 각 회로 전원이 정상으로 들어오는지 확인했어요. 커버를 닫은 뒤에도 차단기 손잡이 위치가 잘 보이는지 마지막으로 봤습니다.
분전반에서 이런 모습이 보이면 점검받으세요
- 차단기 표시등이 평소와 다르게 켜지거나 꺼져 있을 때
- 일부 방이나 월패드만 전기가 안 들어올 때
- 차단기 주변이 누렇게 변했거나 만지면 따뜻할 때
분전반 커버를 열어 안쪽을 만지는 건 위험합니다. 겉에서 보이는 것만 확인해 주세요.
한 번에 정리하면
하남 미사강변도시 아파트 세대 분전반의 ATS 차단기는 누전 점검을 먼저 한 뒤 같은 15A 규격 제품으로 교체했어요. 분전반 차단기에 이상 표시가 보이면 분전반 사진을 찍어 네이버 톡톡으로 보내 주세요.
